A Refral desenvolveu e produziu uma porta seccionada especial em madeira maciça de kambala escura, instalada num edifício em Lisboa, no âmbito de um projeto de reabilitação urbana com elevadas exigências arquitetónicas.
O principal objetivo foi manter integralmente o padrão e o desenho de uma porta existente na fachada, assegurando simultaneamente funcionalidade moderna e automatização.
Porta Seccionada em Madeira para Reabilitação de Fachada em Lisboa
Em zonas urbanas consolidadas como Lisboa, a preservação da identidade arquitetónica é determinante. Neste projeto, a nova porta deveria:
- Reproduzir fielmente o desenho tradicional existente
- Manter a geometria dos almofadados e elementos decorativos
- Respeitar as proporções originais da fachada
- Integrar-se harmoniosamente no conjunto arquitetónico
Contudo, ao contrário da porta original (de batente), esta solução teria de funcionar como porta seccionada automática, com abertura vertical e recolha no interior.
Principais Desafios Técnicos
Compatibilização entre Desenho Tradicional e Sistema Seccionado
Uma porta seccionada é composta por painéis articulados, cuja altura deve ser rigorosamente definida para permitir a correta rotação durante a abertura.
O principal desafio técnico consistiu em ajustar a dimensão dos ornamentos e das almofadadas à altura dos painéis, garantindo o correto funcionamento da porta sem comprometer a leitura estética da fachada.
Foi necessário:
- Redesenhar proporções, mantendo o padrão original
- Ajustar milimetricamente as divisões dos painéis
- Realizar ensaios de articulação
- Garantir o perfeito alinhamento na posição fechada
Todo o processo foi acompanhado de perto pelo nosso Diretor Técnico Paulo Baptista que, com a sua experiência de mais de 35 anos no setor, levou este projeto do papel para a porta do cliente!
Fases do Projeto
A Refral estruturou o desenvolvimento da solução nas seguintes etapas:
- Desenho Técnico
- Levantamento rigoroso da porta existente
- Modelação técnica detalhada
- Adaptação do desenho ao sistema seccionado
- Estudo de Engenharia
- Análise estrutural da madeira kambala
- Verificação de peso próprio e cargas
- Compatibilização com ferragens, guias e sistema de elevação
- Ensaios
- Testes de articulação dos painéis
- Validação de folgas e tolerâncias
- Ensaios de acabamento para exposição exterior

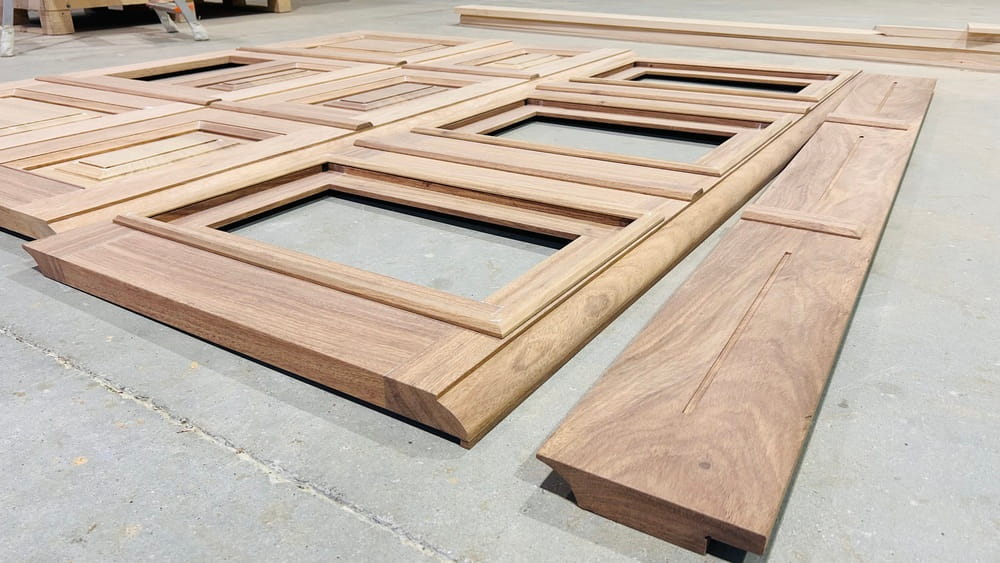

- Desenvolvimento
- Ajuste fino das proporções decorativas
- Integração de reforços estruturais
- Optimização da estabilidade e equilíbrio da porta

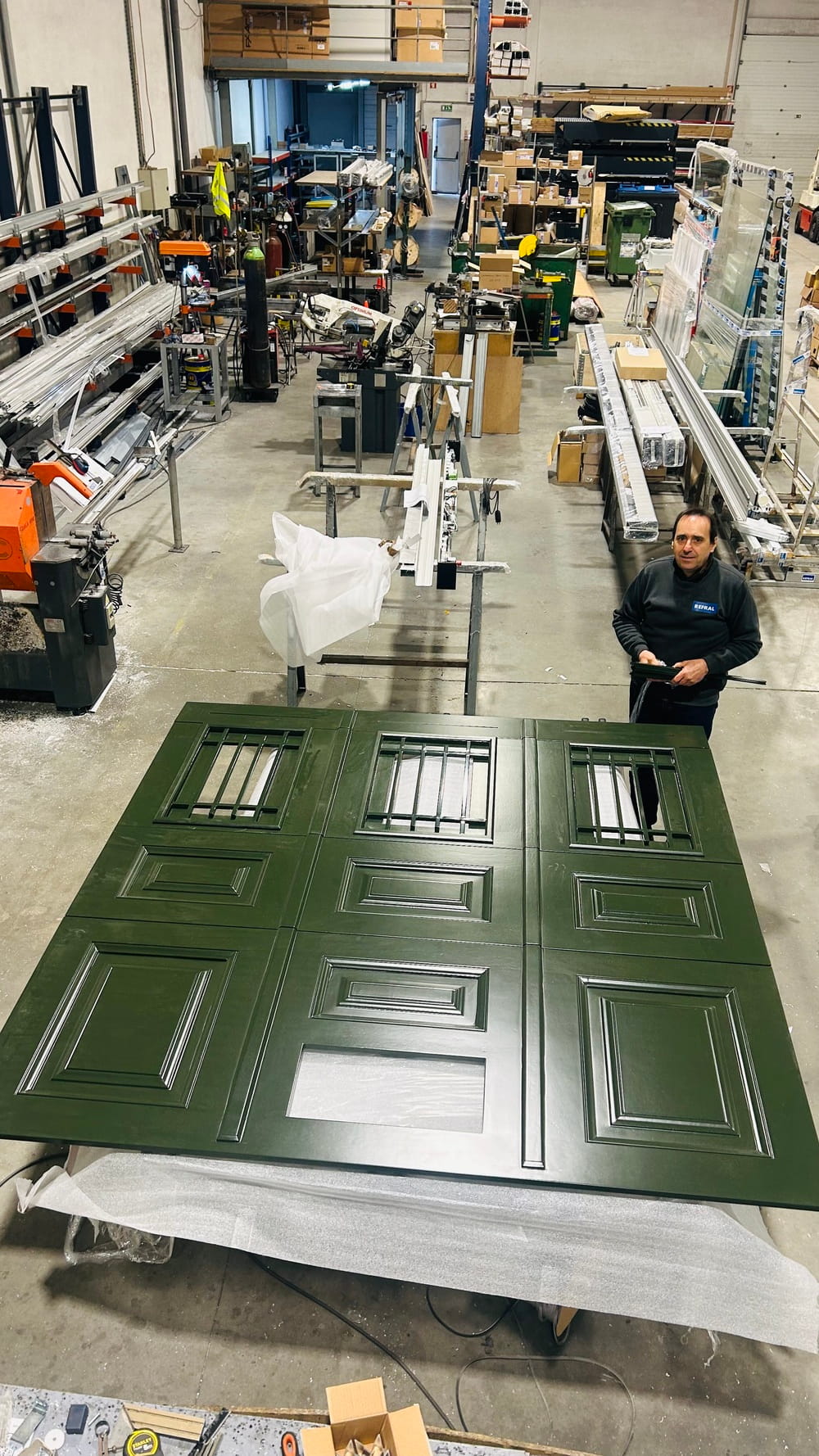

- Produção
- Fabrico em madeira maciça de kambala escura

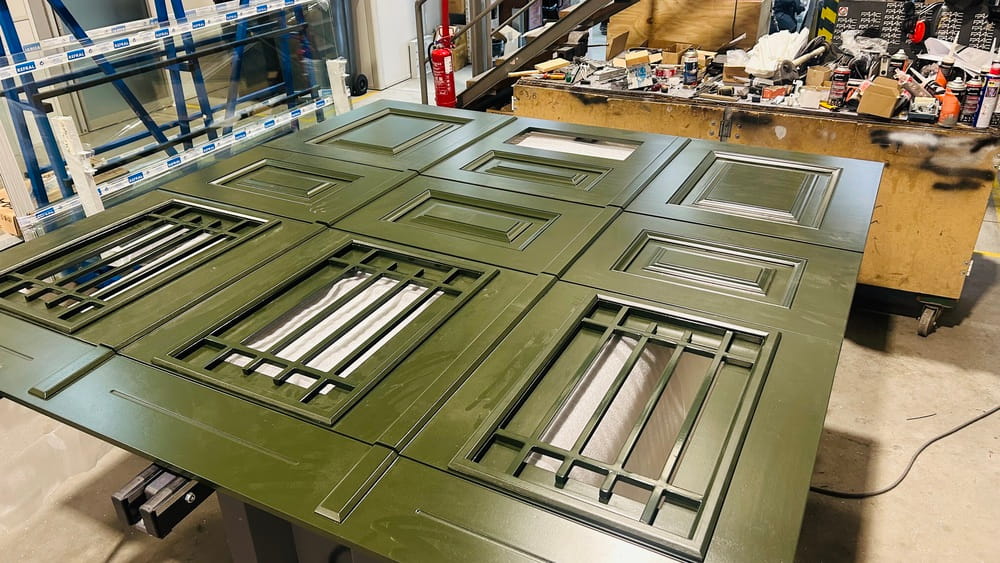

- Maquinação de precisão dos almofadados
- Aplicação de acabamento adequado a condições exteriores
- Instalação
- Montagem e alinhamento em obra
- Afinação do sistema seccionado
- Programação e testes da motorização
Motorização FAAC D1000
A porta foi equipada com motor de teto D1000 da FAAC, garantindo:
- Funcionamento suave e silencioso
- Elevada fiabilidade
- Segurança na operação
- Adequação a portas seccionadas de maior peso

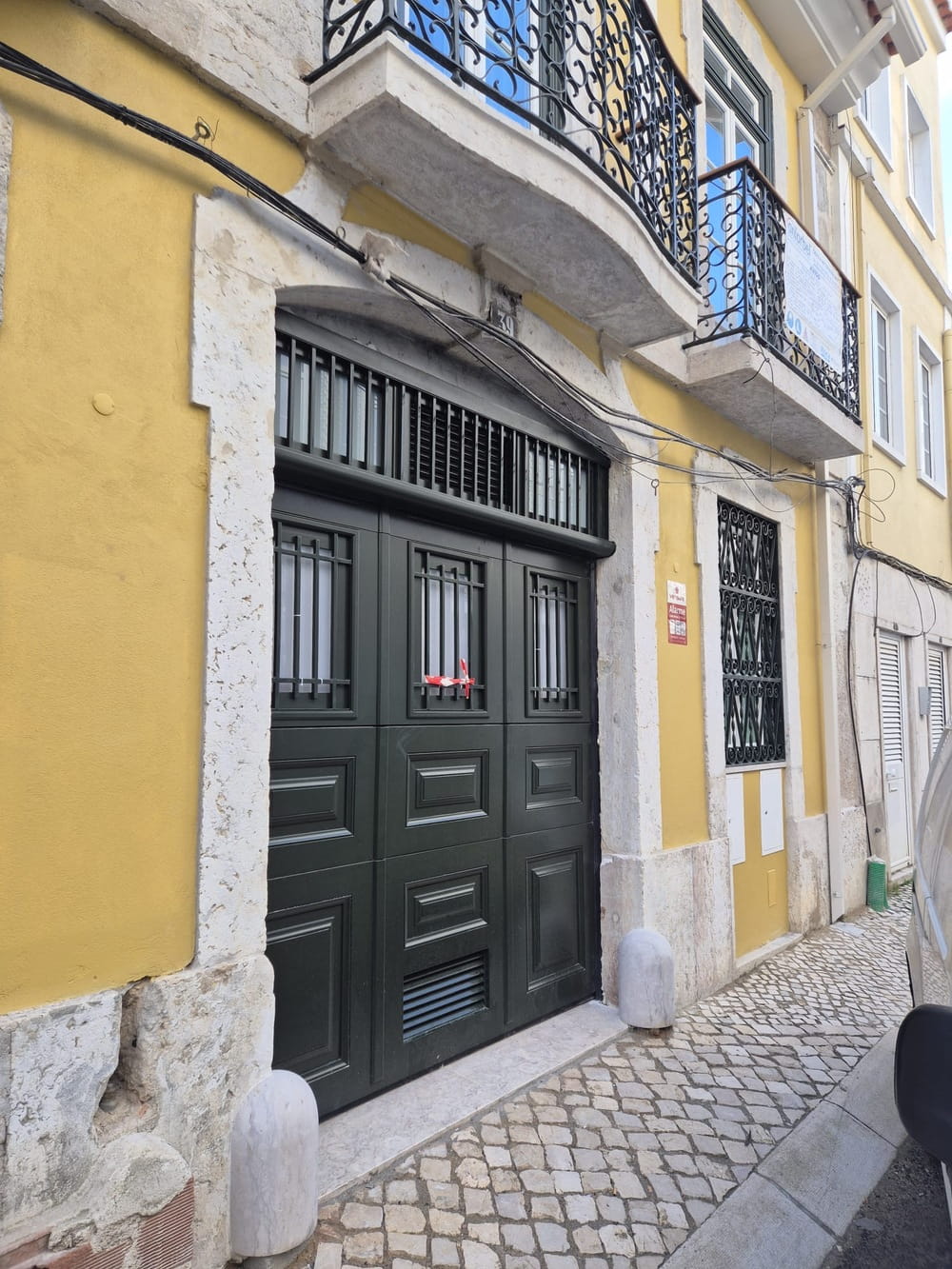

Resultado Final
O resultado foi uma porta seccionada em madeira totalmente personalizada, que:
- Preserva integralmente a imagem da fachada em Lisboa
- Introduz conforto e automatização
- Garante durabilidade e resistência ao exterior
- Cumpre exigências técnicas e estruturais
Visualmente tradicional. Tecnicamente evoluída.
