Portas Automáticas
para Saídas de Evacuação
Uma porta automática num caminho de evacuação tem de deixar sair as pessoas mesmo que alguma coisa falhe. Trabalhamos com portas de sistema redundante certificado e com caixilhos breakout, em modelos FAAC e GU.
A decisão começa no projeto de segurança contra incêndio, que define se a porta está num caminho de evacuação e que largura de passagem tem de garantir. A partir daí há dois caminhos: uma porta com sistema redundante certificado, que abre e fica aberta se algum componente falhar, ou um caixilho breakout, em que as folhas rebatem à mão no sentido da fuga.
Portas com sistema redundante
Numa porta redundante, os componentes críticos estão duplicados e são vigiados em permanência. Se o motor, a eletrónica ou um sensor falhar, a porta não fica fechada: abre e mantém-se aberta até ser reparada. Visualmente é uma porta de correr igual às outras, e a largura de evacuação é a passagem livre da porta aberta.
FAAC A1400 RD
A A1400 RD é a versão da A1400 para vias de evacuação, com motor principal e motor auxiliar de 36 V DC e encoder. Existe em três variantes: RD, a versão standard; RDA, autoportante, quando não há estrutura para fixar o mecanismo; e RDF, para entradas onde é preciso impedir a abertura manual pelo exterior sem perder a função de saída redundante.
| Passagem livre | Peso máximo | |
| Uma folha | 800 a 3000 mm | 150 kg |
| Duas folhas | 900 a 3000 mm | 120 + 120 kg |
| Telescópica, duas folhas | 1100 a 3000 mm | 110 + 110 kg |
| Telescópica, quatro folhas | 1400 a 4000 mm | 4 x 60 kg |
Cumpre a EN 16005, a DIN 18650-1 e 2 e a diretiva alemã AutSchR para portas em vias de evacuação, com segurança funcional EN ISO 13849-1 PL d, categoria 3. Mantém o sistema Energy Saving da A1400 e funciona entre −20 °C e +55 °C, para uso interior (IP 23).
GU econoMaster EM-F
É a versão da econoMaster para caminhos de evacuação, com sistema redundante certificado: se algum componente falhar, a porta abre e mantém-se aberta. Os automatismos GU são ensaiados pela TÜV segundo a DIN 18650 e a EN 16005. Usa o mesmo mecanismo da econoMaster, com dois rolamentos e um contra-rolamento por carrinho, o que reduz o desgaste em portas de muito uso.
| Passagem livre, uma folha | 800 a 2000 mm |
| Passagem livre, duas folhas | 800 a 3000 mm |
| Altura livre | até 3000 mm |
| Peso máximo por folha | 130 kg |
| Altura do mecanismo | 130 mm |
| Velocidade de abertura / fecho | até 0,9 / 0,5 m/s |
| Abertura de inverno | 50 a 100% da passagem livre |
| Alimentação | 230 V, 50 Hz, máx. 160 VA (50 VA em funcionamento) |
| Proteção e temperatura | IP 20, interior seco, −15 °C a +50 °C |
| Caixilhos | RF34, RF-Light, RF-Térmico ou RF-Glass |
| Trancamento | no carrinho, por barra ou no pavimento (opcional) |
GU econoMaster EMT-F, telescópica
Para vãos com pouco espaço lateral em caminhos de evacuação. A redundância é garantida por um sistema de dois motores, e a porta está ensaiada para vias de evacuação segundo a diretiva alemã AutSchR, além da DIN 18650 e da EN 16005.
| Passagem livre, duas folhas móveis | 900 a 2500 mm |
| Passagem livre, quatro folhas móveis | 1400 a 3800 mm |
| Peso máximo por folha | 100 kg (duas folhas) / 80 kg (quatro folhas) |
| Altura livre | até 3000 mm |
| Altura do mecanismo | 145 mm |
| Velocidade de abertura / fecho | até 0,9 / 0,5 m/s |
| Alimentação | 230 V, 50 Hz, máx. 160 VA |
| Proteção e temperatura | IP 20, interior seco, −15 °C a +50 °C |
Em portas de evacuação, a abertura de inverno pode reduzir a passagem, mas nunca abaixo da largura de evacuação exigida no projeto.
GU heavyMaster HM-F
Para folhas grandes e pesadas em caminhos de evacuação. A redundância é garantida por um acionamento com dois motores, e a porta está ensaiada para vias de evacuação segundo a AutSchR, com certificação TÜV pela DIN 18650 e pela EN 16005. A calha tem superfície de rolamento com revestimento em borracha, para um movimento suave mesmo com folhas pesadas.
| Peso máximo por folha | 200 kg |
| Passagem livre, uma folha | 800 a 2000 mm |
| Passagem livre, duas folhas | 800 a 3000 mm |
| Altura livre | até 3000 mm |
| Altura do mecanismo | 130 mm |
| Velocidade de abertura / fecho | até 0,9 / 0,5 m/s |
| Alimentação | 230 V, 50 Hz, máx. 160 VA (50 VA em funcionamento) |
| Proteção e temperatura | IP 20, interior seco, −15 °C a +50 °C |
| Caixilhos | RF34, RF-Light, RF-Térmico ou RF-Glass |
| Trancamento | no carrinho, ou no pavimento (opcional) |
Sensores para portas redundantes
Numa porta de evacuação, os sensores também contam. O BEA IXIO-DT3 é a versão do IXIO-D indicada para portas de emergência e portas redundantes. Veja os sensores BEA para portas de correr.
Caixilho RF-Breakout

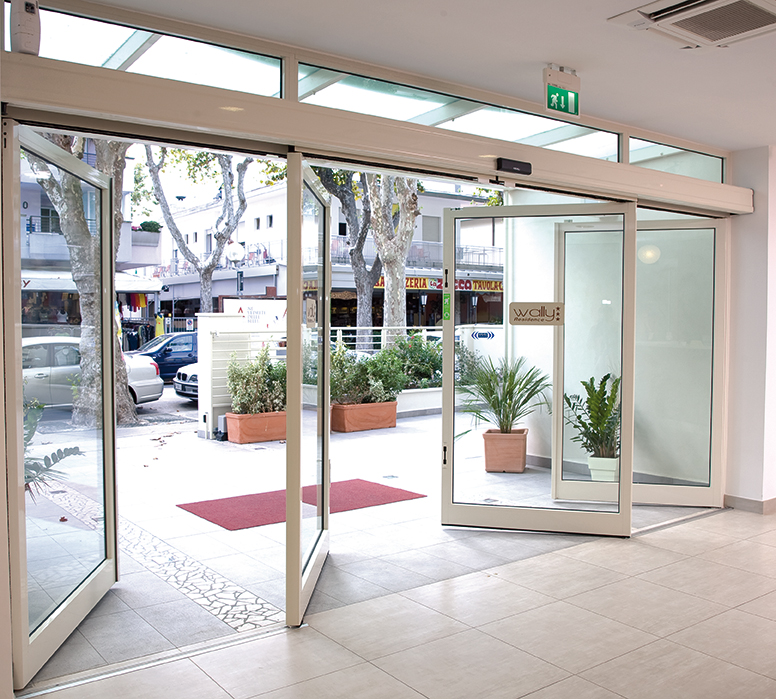

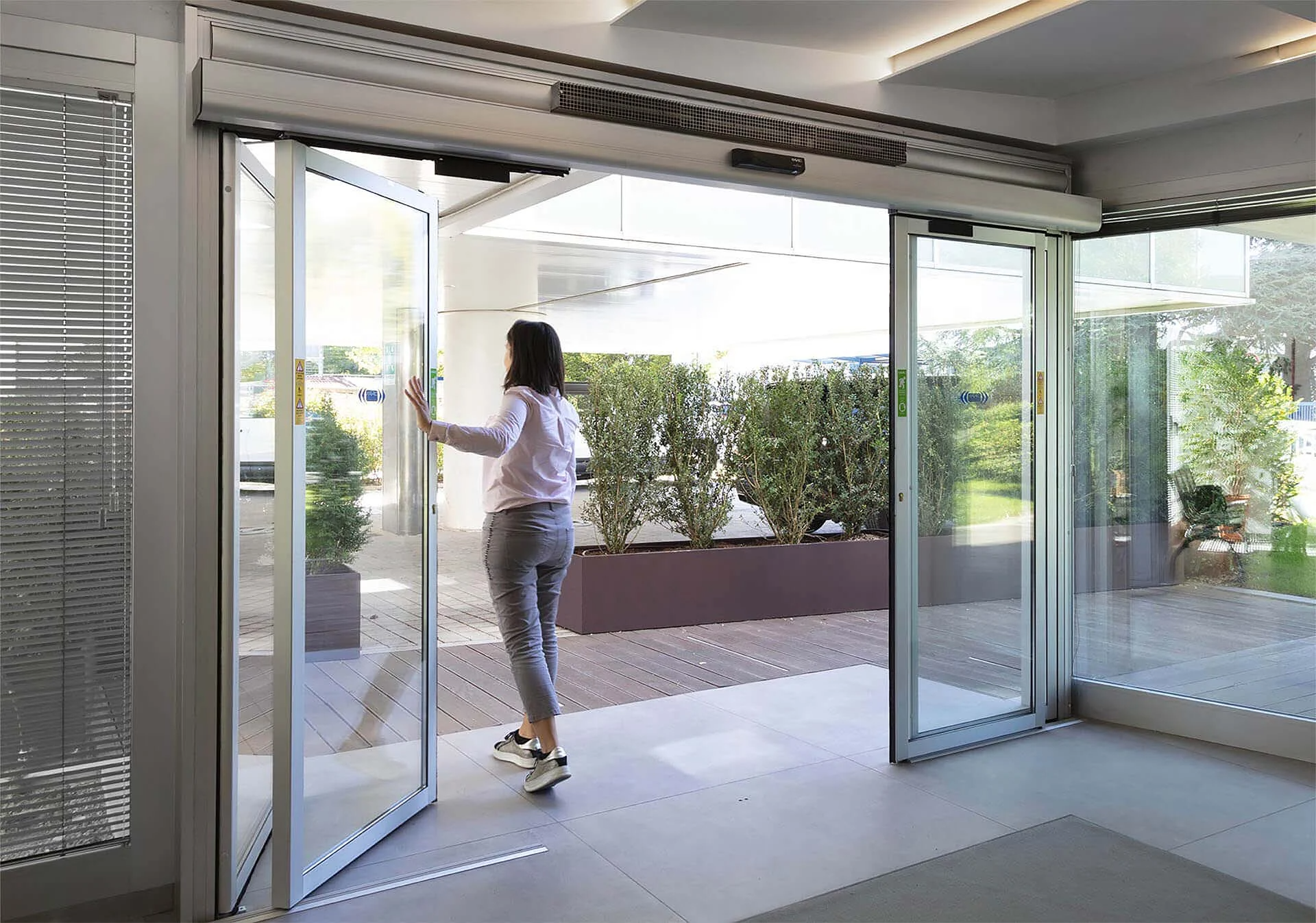

No caixilho RF-Breakout, as folhas móveis e as folhas fixas rebatem à mão até 90° no sentido da evacuação, mesmo com a porta fechada. Em emergência basta empurrar. Como as folhas fixas também abrem, a largura disponível para evacuar pode ser quase todo o vão, e não só a passagem da porta.

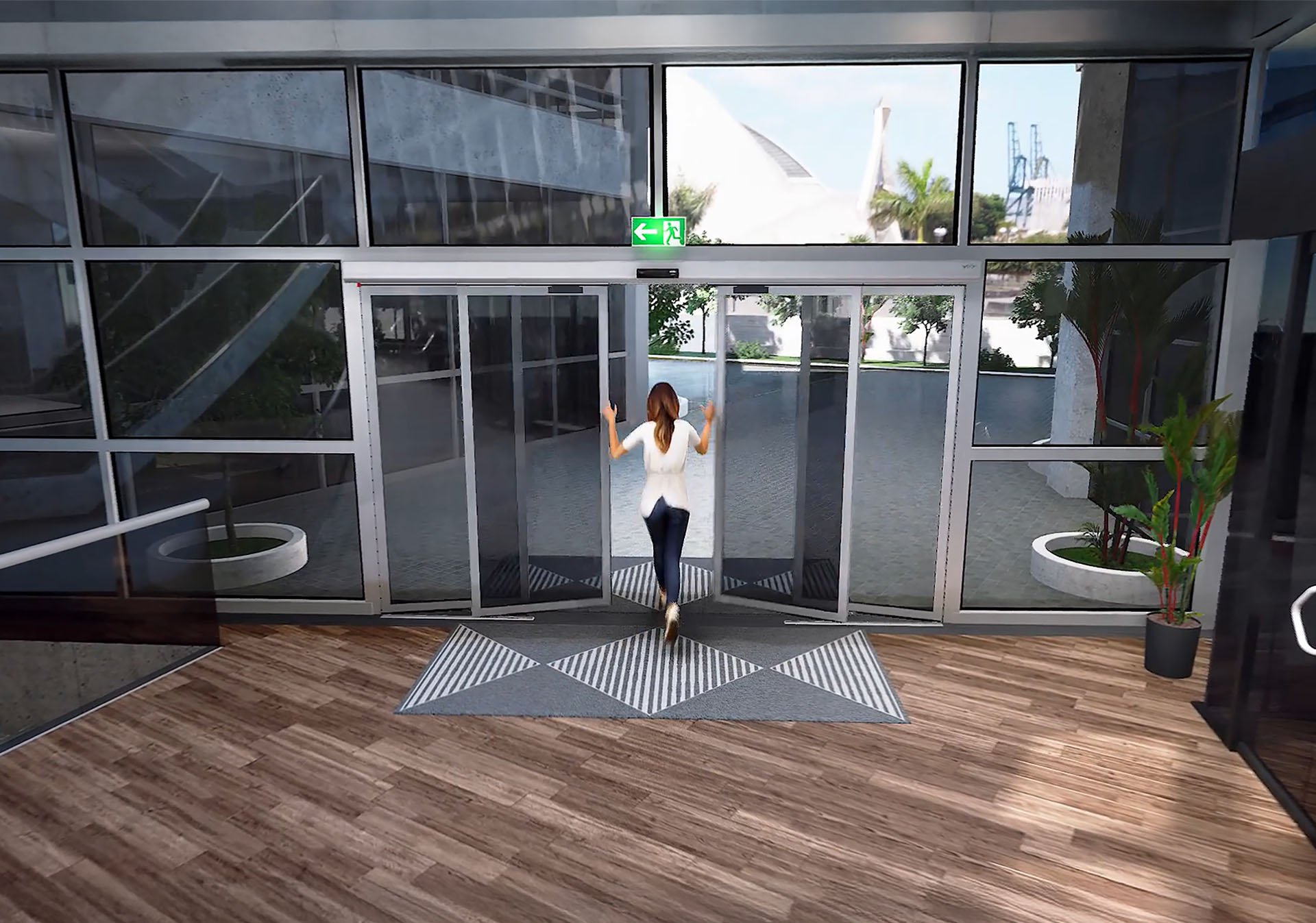

O RF-Breakout é a solução para saídas de evacuação quando a porta não é redundante e pode ser aplicado em qualquer porta deslizante que comercializamos, FAAC ou GU. Na gama GU corresponde às versões EM-B e HM-B.
Redundante ou breakout?
A porta redundante mantém o aspeto de uma porta de correr comum e não depende de ninguém para abrir: em falha, abre sozinha. O breakout dá mais largura de evacuação, porque usa também as folhas fixas, mas depende de quem passa empurrar as folhas. Em muitos projetos a escolha resulta da largura que o projeto de segurança contra incêndio exige e do espaço disponível no vão.
Explicamos os requisitos com mais detalhe no artigo Portas Automáticas em Vias de Evacuação e no guia Requisitos Essenciais da EN 16005. Se está a desenvolver um projeto, ajudamos a escolher a solução e a preparar o caderno de encargos através do apoio a projeto.
