Portas Automáticas de Vidro e Segurança: Requisitos Essenciais da EN 16005

Portas automáticas de vidro em segurança: requisitos essenciais da EN 16005

Segurança de utilização, sensores, instalação e manutenção em edifícios de uso coletivo

As portas automáticas de vidro estão presentes em hotéis, hospitais, clínicas, escolas, escritórios, espaços comerciais, condomínios, aeroportos e edifícios públicos. São soluções que facilitam a circulação de pessoas, melhoram a acessibilidade e valorizam a entrada dos edifícios.

No entanto, uma porta automática não deve ser vista apenas como um elemento arquitetónico ou de conforto. Trata-se de um equipamento motorizado, utilizado diariamente por pessoas com diferentes idades, condições físicas e ritmos de marcha. Por isso, a segurança deve ser considerada desde a fase de projeto até à instalação, utilização e manutenção.

É neste contexto que surge a EN 16005, norma europeia dedicada à segurança na utilização de portas pedonais motorizadas. Esta norma estabelece requisitos de conceção e métodos de ensaio para portas automáticas pedonais interiores e exteriores, incluindo portas deslizantes, batentes, rotativas, dobráveis e outras soluções motorizadas destinadas à passagem de pessoas. (BSI Knowledge)

Porque é que a segurança nas portas automáticas é tão importante?

Uma porta automática é um ponto de contacto direto entre o edifício e os seus utilizadores.

Ao longo do dia, pode ser utilizada por crianças, idosos, pessoas com mobilidade reduzida, visitantes, colaboradores, fornecedores, pessoas com carrinhos de bebé, malas, macas ou pequenos equipamentos de transporte.

Quando uma porta automática não é corretamente escolhida, instalada, regulada ou mantida, podem surgir riscos como:

• impacto com folhas móveis;
• esmagamento;
• entalamento;
• colisão com utilizadores;
• abertura ou fecho em momento inadequado;
• sensores mal posicionados;
• zonas de passagem mal protegidas;
• falhas resultantes de desgaste ou falta de manutenção.

A EN 16005 trata os perigos significativos, situações perigosas e eventos relevantes associados a portas pedonais motorizadas, tanto na utilização prevista como em situações de utilização indevida razoavelmente previsíveis. (BSI Knowledge)

Na prática, isto significa que a segurança de uma porta automática não depende apenas do automatismo. Depende do conjunto completo: porta, vidro, perfis, sensores, comando, programação, instalação, manutenção e utilização real do edifício.

A porta automática deve ser pensada como um sistema

Um erro comum é olhar para a porta automática apenas como um equipamento que abre e fecha.

Na realidade, uma porta automática de vidro é um sistema técnico composto por vários elementos que têm de funcionar em conjunto:

• folhas móveis;
• perfis e caixilharia;
• automatismo;
• sensores de ativação;
• sensores de segurança;
• comandos;
• sistemas de bloqueio;
• alimentação elétrica;
• programação;
• elementos de segurança;
• manutenção periódica.

Uma solução pode utilizar equipamentos de elevada qualidade e, ainda assim, não oferecer o nível de segurança adequado se estiver mal dimensionada, mal instalada, mal regulada ou sem manutenção.

Por isso, a segurança deve ser analisada em função do edifício, do fluxo de pessoas, do perfil dos utilizadores e das condições reais de utilização.

A segurança começa no projeto

Muitas dificuldades em obra surgem porque a porta automática é definida demasiado tarde.

Quando a solução é pensada apenas numa fase final, podem surgir incompatibilidades com o vão, a fachada, o teto falso, o pavimento, a alimentação elétrica, os sensores, o controlo de acessos ou a manutenção futura.

Antes de definir uma porta automática de vidro, devem ser avaliadas questões como:

• Qual é a função da porta?
• Qual é o fluxo previsto de pessoas?
• Existem picos de utilização?
• Quem são os utilizadores principais?
• Há crianças, idosos ou pessoas com mobilidade reduzida?
• A porta está exposta a vento, chuva, sol ou poeiras?
• Existe climatização interior?
• Há espaço suficiente para automatismo e sensores?
• A porta integra controlo de acessos?
• Existe acesso para manutenção?
• A porta está numa via de evacuação?

Estas perguntas permitem escolher uma solução mais segura, mais eficiente e mais bem integrada no edifício.

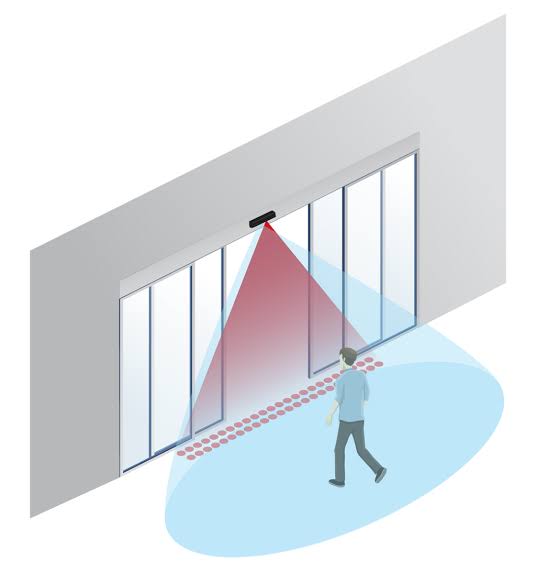

Sensores: ativar não é o mesmo que proteger

Os sensores são elementos essenciais numa porta automática.

De forma simples, existem dois grandes grupos:

Sensores de ativação, que detetam a aproximação de uma pessoa e dão ordem de abertura.

Sensores de segurança, que protegem a zona de passagem e as zonas de movimento das folhas, ajudando a evitar impactos, esmagamentos ou entalamentos.

Esta distinção é importante porque uma porta pode abrir corretamente e, ainda assim, não estar suficientemente protegida se os sensores de segurança não estiverem adequados ao tipo de utilização.

A escolha e o posicionamento dos sensores devem considerar:

• largura da passagem;
• velocidade das folhas;
• tipo de porta;
• fluxo de pessoas;
• presença de utilizadores vulneráveis;
• exposição solar;
• vento;
• chuva;
• reflexos;
• obstáculos próximos;
• tipo de pavimento;
• distância entre a porta e outros elementos construtivos.

Uma porta automática segura não deve apenas abrir quando alguém se aproxima. Deve abrir, manter-se aberta e fechar de forma previsível, protegendo os utilizadores durante todo o ciclo de movimento.

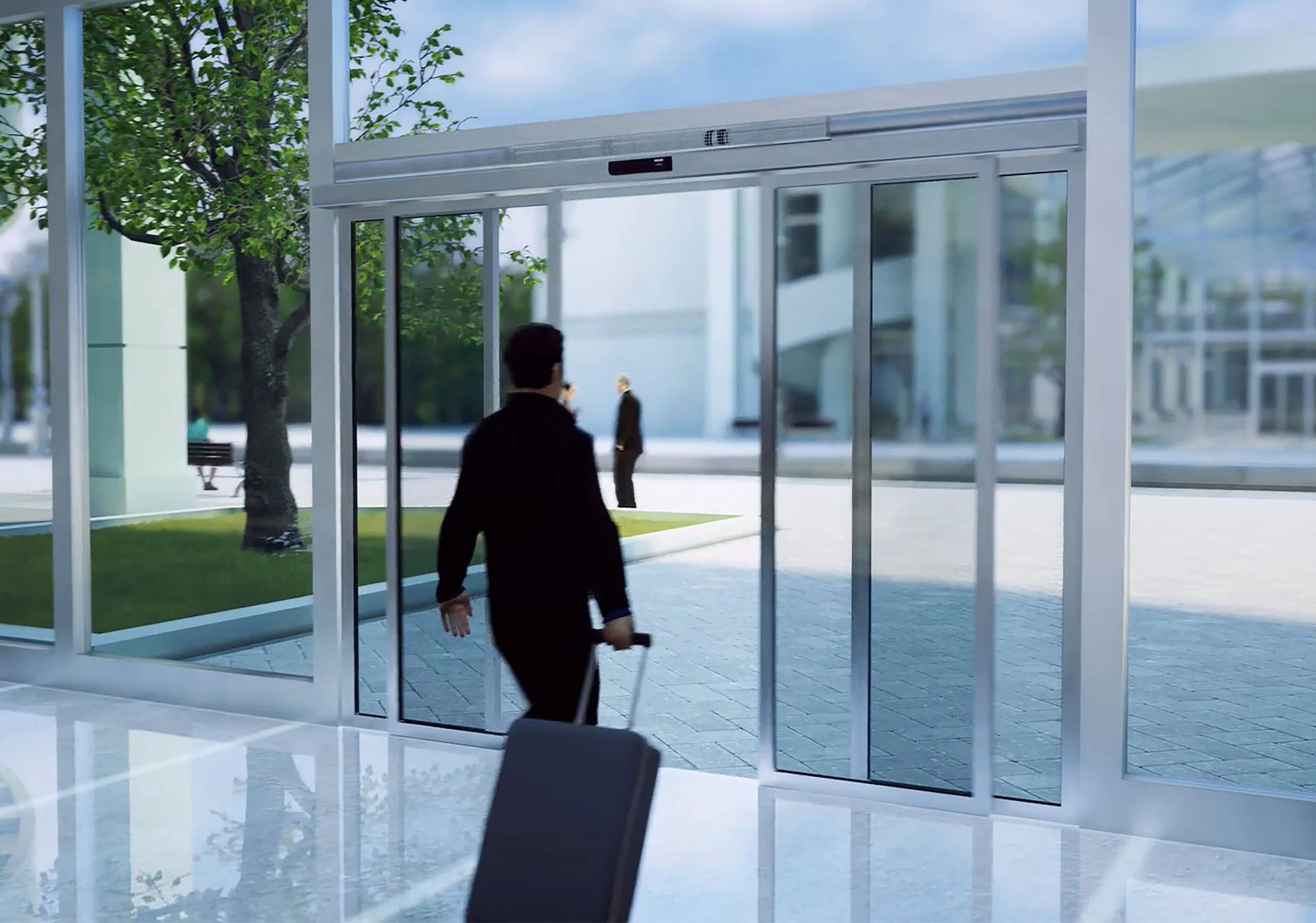

Zonas de risco numa porta automática

A avaliação de segurança deve considerar todas as zonas onde pode existir contacto entre pessoas e partes móveis da porta.

Entre os pontos mais relevantes estão:

• zona de passagem;
• zona de abertura;
• zona de fecho;
• zonas laterais de recolha das folhas;
• pontos de esmagamento;
• pontos de entalamento;
• contacto entre folha móvel e elemento fixo;
• obstáculos junto à porta;
• pavimentos desnivelados ou escorregadios.

A proteção destas zonas pode ser feita através de sensores, distâncias de segurança, limitação de forças, perfis adequados, programação correta e boa instalação.

O objetivo não é apenas cumprir uma exigência técnica. É garantir que a porta funciona de forma segura para todos os utilizadores, todos os dias.

Instalação: onde a segurança passa da teoria à prática

A instalação é uma fase crítica.

Mesmo uma solução bem especificada pode perder desempenho se for mal instalada ou mal afinada.

Durante a instalação devem ser verificados aspetos como:

• alinhamento das folhas;
• fixação do automatismo;
• nivelamento;
• funcionamento dos sensores;
• proteção das zonas de risco;
• velocidades de abertura e fecho;
• força de movimento;
• tempos de permanência aberta;
• modos de funcionamento;
• resposta a obstáculos;
• funcionamento dos sistemas de bloqueio;
• ensaios finais.

A segurança não se confirma apenas pela escolha do produto. Confirma-se pelo funcionamento real da porta instalada no edifício.

Por isso, a instalação deve ser feita por equipas tecnicamente preparadas e com conhecimento dos requisitos aplicáveis.

Programação e afinação da porta

Uma porta automática não deve ser entregue apenas “a abrir e fechar”.

A programação tem impacto direto na segurança e no conforto dos utilizadores.

Devem ser ajustados parâmetros como:

• velocidade de abertura;
• velocidade de fecho;
• tempo de pausa aberta;
• sensibilidade dos sensores;
• abertura parcial;
• modo inverno/verão, quando aplicável;
• resposta a obstáculos;
• funcionamento em horários diferentes;
• integração com controlo de acessos;
• modos de segurança.

Uma porta com tempo de fecho demasiado curto pode criar desconforto ou risco para utilizadores mais lentos. Uma porta que permanece aberta demasiado tempo pode comprometer a eficiência energética. Uma porta com sensores mal regulados pode abrir sem necessidade ou não proteger adequadamente a zona de passagem.

A afinação correta é, por isso, parte essencial da segurança.

Manutenção: a segurança não termina na instalação

A segurança de uma porta automática não termina no dia em que a obra é concluída.

Com a utilização diária, há componentes sujeitos a desgaste, desalinhamento ou desregulação:

• sensores;
• roldanas;
• guias;
• correias;
• baterias;
• fechaduras;
• motores;
• comandos;
• folhas móveis;
• elementos de fixação;
• sistemas de segurança.

A manutenção preventiva permite verificar se a porta continua a funcionar dentro dos parâmetros previstos, corrigir pequenas anomalias, prevenir avarias e reduzir riscos para os utilizadores.

A própria EN 16005 enquadra a segurança das portas pedonais motorizadas ao longo das diferentes fases de vida do conjunto de porta, incluindo montagem, desmontagem, desativação e eliminação. (NEN)

Isto reforça uma ideia fundamental: uma porta automática deve ser pensada ao longo de todo o seu ciclo de vida, e não apenas no momento da instalação.

Responsabilidade do explorador do edifício

Depois da instalação, o edifício continua a ter uma responsabilidade sobre a utilização segura da porta.

O explorador, gestor ou responsável pelo edifício deve garantir que a porta se mantém em boas condições de funcionamento e segurança.

Isso implica:

• assegurar manutenção periódica;
• registar intervenções técnicas;
• comunicar anomalias;
• não bloquear sensores;
• não alterar modos de funcionamento sem validação técnica;
• garantir que zonas de passagem permanecem livres;
• solicitar assistência em caso de ruídos, falhas ou comportamentos anormais.

Uma porta automática pode continuar a abrir e fechar e, ainda assim, já não estar a funcionar nas melhores condições de segurança.

A manutenção regular é, por isso, uma medida de prevenção e não apenas uma resposta a avarias.

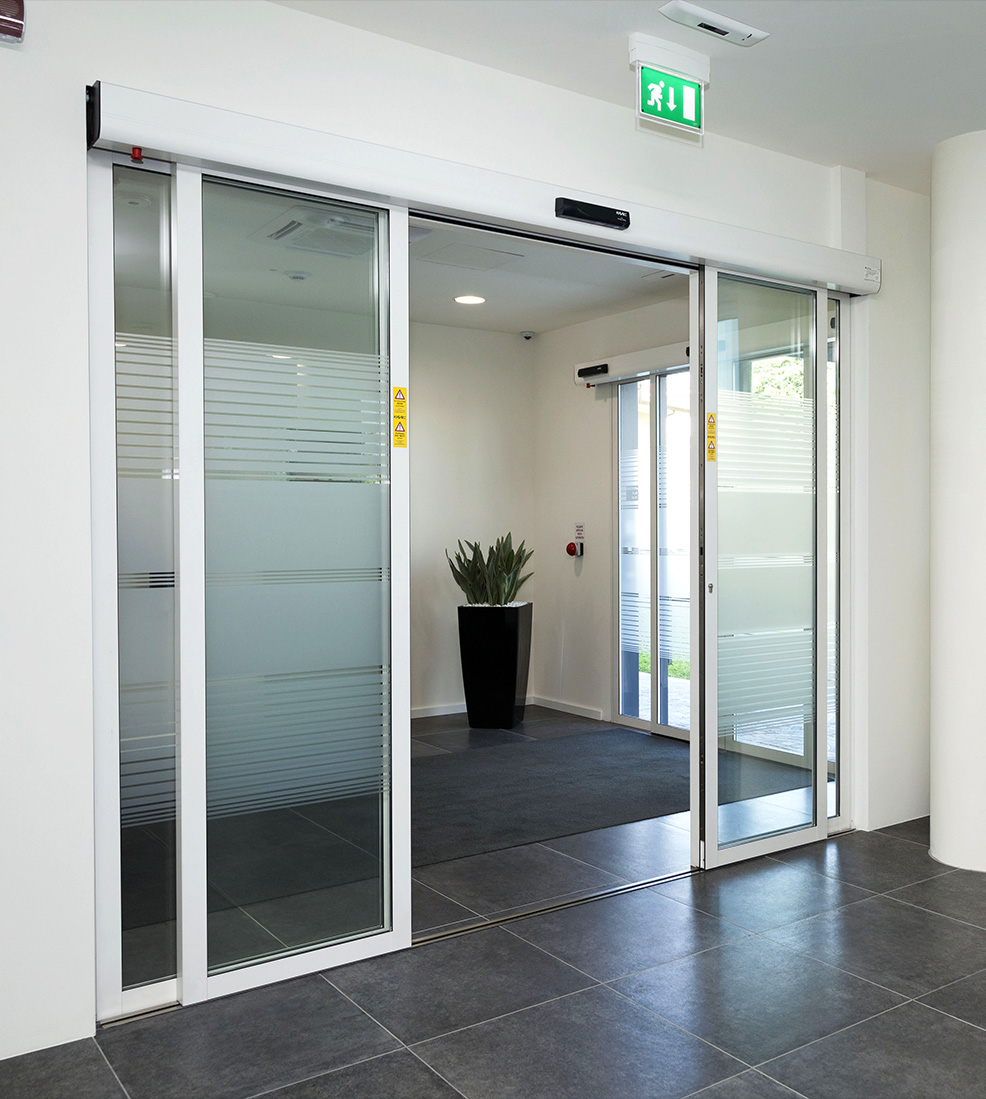

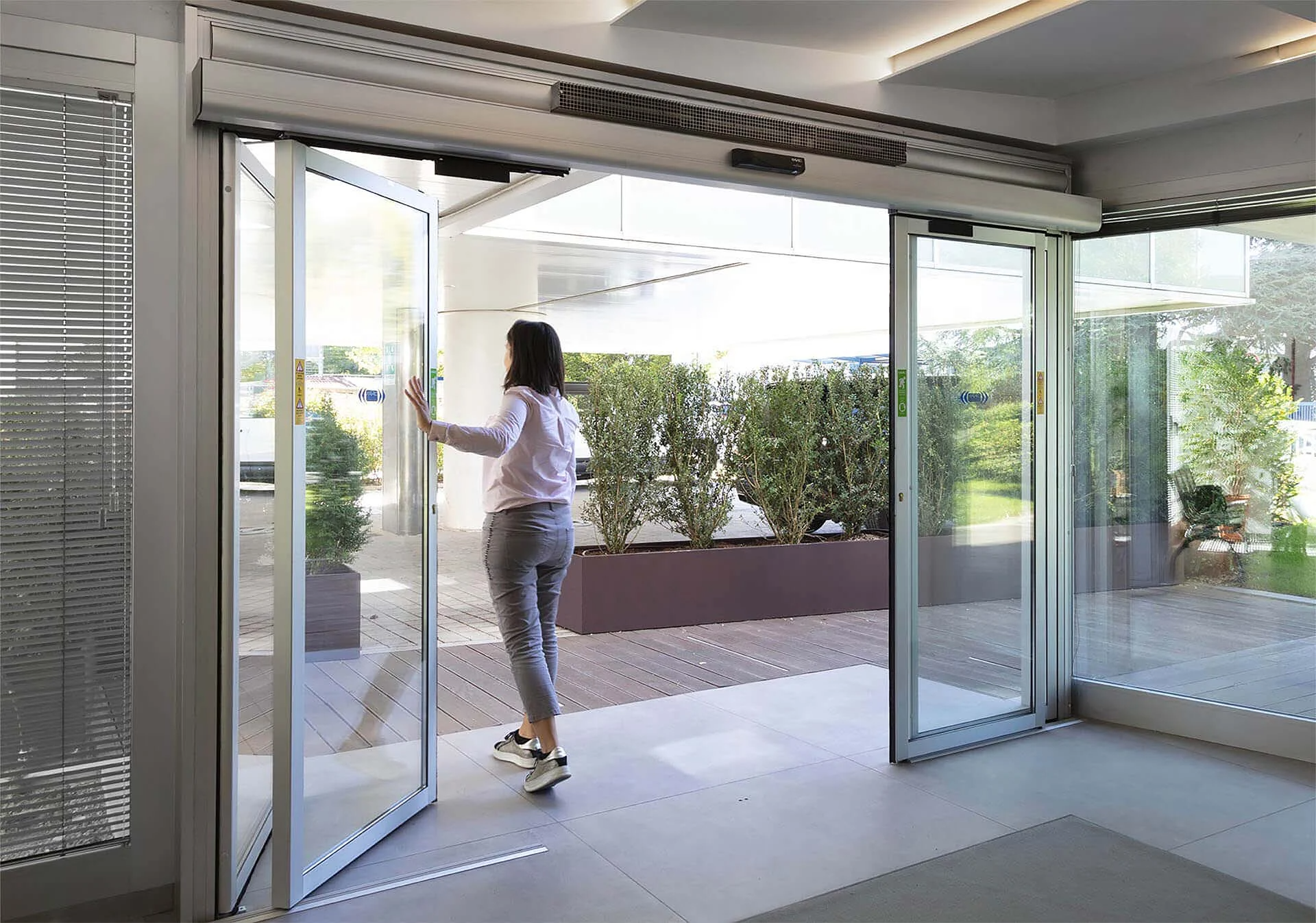

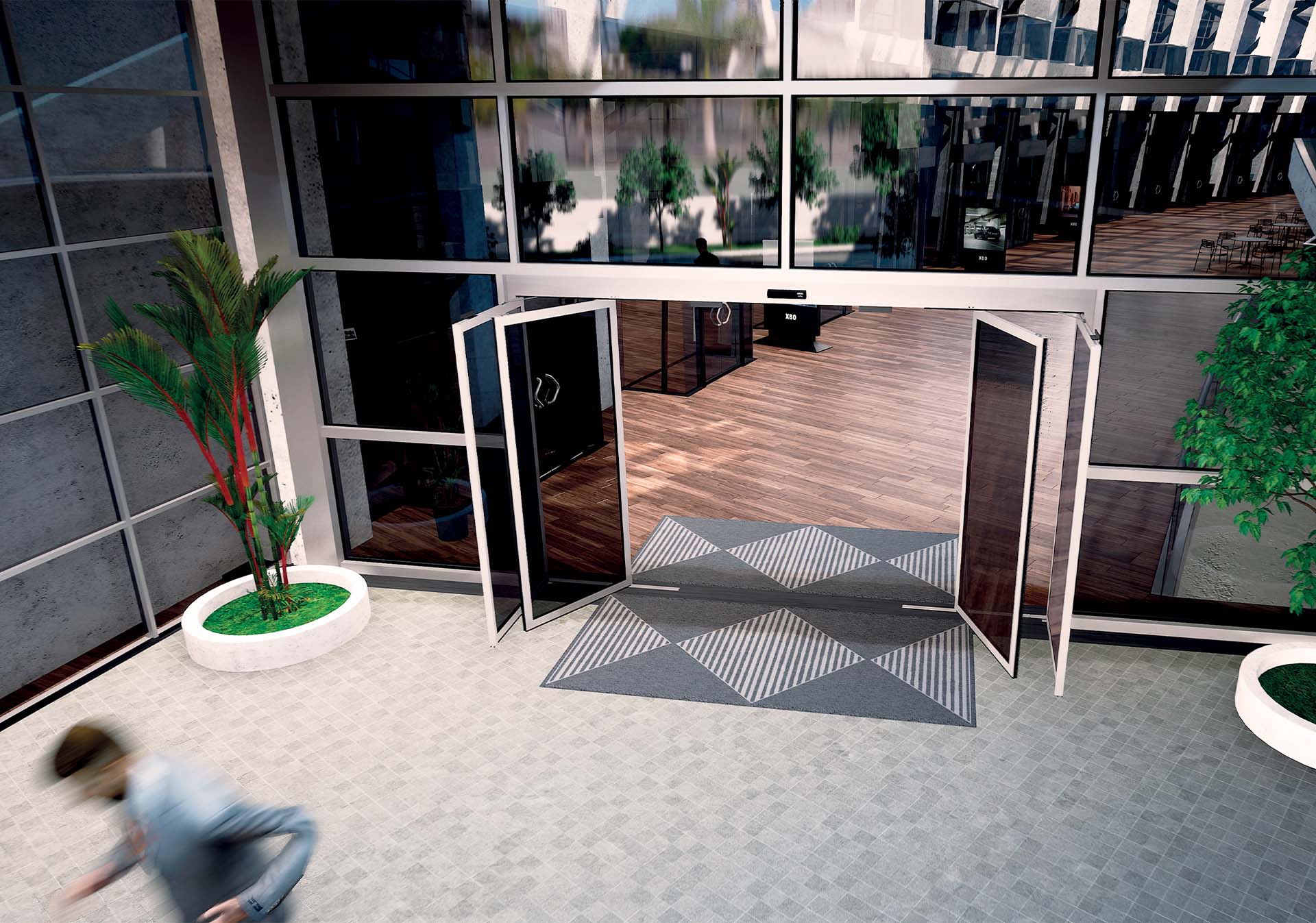

E quando a porta está numa via de evacuação?

Há situações em que a porta automática está integrada numa rota de fuga ou numa saída prevista no projeto de segurança contra incêndio.

Nesses casos, a análise deve ser ainda mais exigente.

Uma porta automática numa via de evacuação não tem apenas de garantir conforto e segurança na utilização diária. Deve também assegurar que, em situação de emergência, a passagem de evacuação se mantém disponível e funcional.

A EN 16005 abrange portas pedonais motorizadas utilizadas em acessos normais, mas também em vias de emergência e evacuação, bem como portas associadas a resistência ao fogo ou controlo de fumo. (NEN)

Nestes casos, podem ser necessárias soluções específicas, como sistemas redundantes, abertura de emergência, sistemas antipânico, função breakout ou funções de segurança avaliadas segundo a EN ISO 13849-1.

A EN ISO 13849-1 estabelece requisitos e orientação para partes dos sistemas de comando relacionadas com segurança, incluindo funções de segurança e software. (ISO)

Este tema merece uma análise própria, porque uma porta automática numa via de evacuação não deve ser tratada como uma porta automática comum.

Quem deve considerar estes requisitos?

A segurança das portas automáticas não interessa apenas ao instalador.

É relevante para todos os intervenientes no ciclo de vida do edifício.

A segurança é uma responsabilidade partilhada.

Erros comuns a evitar

Alguns erros podem comprometer a segurança e o desempenho de uma porta automática:

• definir a porta apenas numa fase final da obra;
• escolher a solução apenas pela estética;
• não considerar o fluxo real de pessoas;
• ignorar utilizadores vulneráveis;
• não prever espaço para sensores;
• instalar sensores inadequados ao local;
• não garantir acesso para manutenção;
• ocultar o automatismo sem possibilidade de assistência;
• não coordenar a porta com controlo de acessos;
• não confirmar se a porta está numa via de evacuação;
• não prever manutenção preventiva;
• alterar parâmetros sem validação técnica.

Evitar estes erros permite reduzir riscos, melhorar a fiabilidade e prolongar a vida útil da instalação.

Checklist essencial de segurança

Antes de avançar com uma porta automática de vidro, devem ser confirmados os seguintes pontos:

A Refral como parceiro técnico

Na Refral, entendemos que uma porta automática de vidro não é apenas um equipamento de entrada.

É uma solução técnica integrada no edifício, com impacto direto na segurança, acessibilidade, conforto, eficiência energética e utilização diária.

Apoiamos arquitetos, projetistas, engenheiros, promotores, construtores, donos de obra e gestores de edifícios na definição da solução mais adequada, considerando:

• requisitos da EN 16005;
• segurança dos utilizadores;
• sensores e zonas de deteção;
• fluxo de pessoas;
• acessibilidade;
• integração arquitetónica;
• controlo de acessos;
• manutenção futura;
• eventual enquadramento em vias de evacuação.

O objetivo é garantir portas automáticas seguras, fiáveis, bem integradas e preparadas para utilização intensiva.

Conclusão

A EN 16005 deve ser encarada como uma referência essencial para a segurança das portas automáticas de vidro.

Mais do que cumprir uma norma, importa garantir que a porta é adequada ao edifício, aos utilizadores e às condições reais de utilização.

Uma porta automática segura começa no projeto, depende de uma instalação correta, exige sensores adequados, necessita de afinação técnica e deve ser mantida ao longo de toda a sua vida útil.

Quando estes fatores são considerados desde o início, o resultado é uma entrada mais segura, mais acessível, mais confortável e mais fiável.
