Lisboa, Reabilitação de Fachada:
Porta Seccionada em Madeira de Kambala

Caso de estudo sobre uma porta seccionada feita à medida para manter o desenho original de uma fachada em reabilitação

Num edifício em reabilitação no centro de Lisboa, a fachada tinha uma porta de garagem de batente em madeira, com almofadados e ornamentos que fazem parte da identidade do edifício. O projeto pedia uma porta automática, sem mexer no desenho. A Refral desenvolveu e fabricou uma porta seccionada especial, modelo Oxford LuxWood, em madeira maciça de kambala escura.

O desafio

Uma porta seccionada abre na vertical e recolhe para o interior, dividida em painéis articulados. A altura de cada painel tem de permitir a rotação durante a abertura. A porta original, de batente, tinha almofadados com outras proporções. Fechada, a nova porta tinha de se ler exatamente como a antiga. A abrir, tinha de funcionar como qualquer porta seccionada.

• Reproduzir o desenho tradicional e a geometria dos almofadados
• Respeitar as proporções originais da fachada
• Fazer coincidir as juntas dos painéis com o desenho, para que não se notem com a porta fechada

Do levantamento à instalação

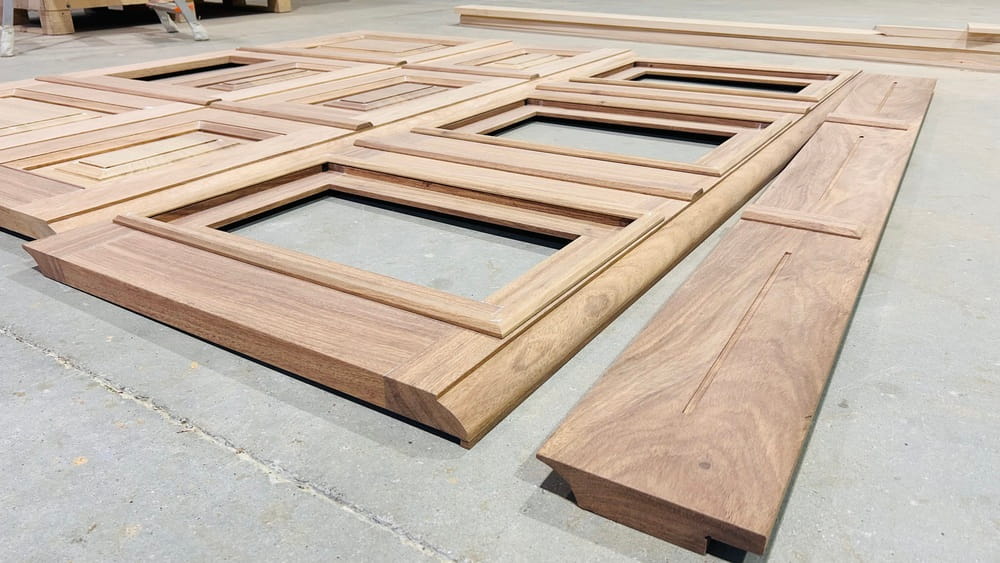

O trabalho começou com o levantamento rigoroso da porta existente e a modelação técnica do desenho. As proporções dos ornamentos foram depois redesenhadas ao milímetro para coincidirem com as divisões dos painéis, mantendo o padrão original.

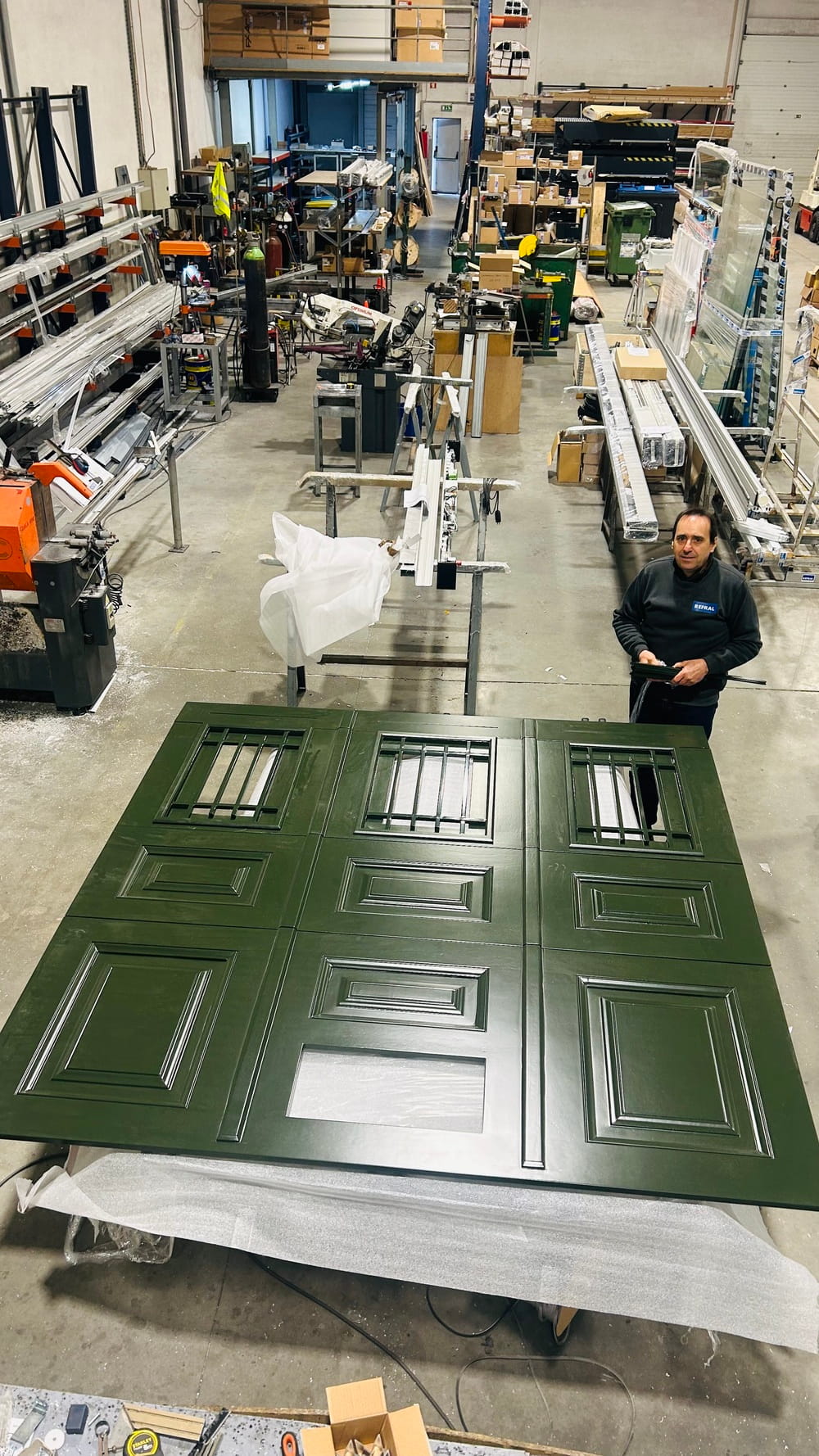

No estudo de engenharia verificámos o peso próprio da madeira de kambala, as cargas e a compatibilidade com ferragens, guias e sistema de elevação. Seguiram-se ensaios de articulação dos painéis, de folgas e tolerâncias e de acabamentos para exposição exterior. Só então a porta foi fabricada, com maquinação de precisão dos almofadados e reforços estruturais integrados.

Todo o processo foi acompanhado pelo nosso Diretor Técnico, Paulo Baptista, com mais de 35 anos de experiência no setor.

Motorização

Uma porta em madeira maciça pesa mais do que uma seccionada corrente. Escolhemos o motor de teto FAAC D1000, que trabalha de forma suave e silenciosa com portas deste peso. A motorização foi programada e testada em obra, depois da montagem e do alinhamento final.

O resultado

Fechada, a porta é igual à que estava na fachada. Aberta, recolhe para o interior com o conforto de uma porta automática. Visualmente tradicional, tecnicamente atual.

Ficha técnica

• Obra: edifício em reabilitação urbana, Lisboa
• Solução: porta seccionada especial Oxford LuxWood, feita à medida
• Material: madeira maciça de kambala escura, com acabamento para exterior
• Motorização: FAAC D1000, motor de teto
• Desenvolvimento e fabrico: Refral

O que este caso ensina

Em reabilitação, a porta de garagem faz parte da fachada. Uma porta seccionada pode reproduzir um desenho tradicional, mas a divisão dos painéis tem de ser pensada com o desenho desde o início. Se o seu projeto tem uma porta destas, veja o nosso guia de portas seccionadas em madeira ou envie-nos o alçado num pedido de apoio a projeto.

A porta seccionada em madeira em funcionamento, na reabilitação em Lisboa.
